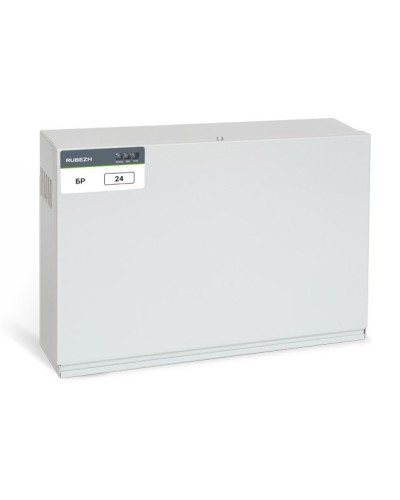

БР 24 2x17. Бокс резервного электропитания. Рубеж в Бийске

Описание БР 24 2x17. Бокс резервного электропитания. Рубеж

Бокс резервного питания под АКБ 2х12 В/17 А∙ч; U-вх. ∼140 - 265 В, Р-потр. ≤40 Вт, U-вых. 26.4 - 27.6 В, I-вых. ≤5 А, защита выхода от перегрузки и КЗ, информационный выход "Авария" (НЗ/НР), IP20, t-раб. -10…+50°C, габ.размеры (ВхШхГ) 254х376х86 мм, метал.корпус

Назначение изделия

Боксы резервного электропитания серии БР предназначены для увеличения времени непрерывной работы от аккумуляторных батарей (АКБ) источников вторичного электропитания ИВЭПР производства ГК «Рубеж». БР предназначен для подключения к источникам соответствующих исполнений (обозначенных «БР»). Выход бокса подключается к клеммам «+Р» и «-Р» в ИВЭПР, тем самым увеличивая общую ёмкость АКБ. Вход БР подключается к сети ~230 В. При восстановлении сетевого напряжения бокс автоматически включает заряд установленных в нём аккумуляторных батарей.

Особенности

ВНИМАНИЕ! НЕ ДОПУСКАЕТСЯ ИСПОЛЬЗОВАНИЕ БОКСА РЕЗЕРВНОГО ПИТАНИЯ В КАЧЕСТВЕ САМОСТОЯТЕЛЬНОГО ИСТОЧНИКА ПИТАНИЯ.

В боксах следует всегда применять две АКБ с одинаковыми ёмкостями.

Дополнительное оборудование

(237013) - ИВЭПР 24/1,5 2х7-Р БР, Источник питания

(237014) - ИВЭПР 24/2,5 2х12 БР, источник питания

(237015) - ИВЭПР 24/2,5 2х12-Р БР, источник питания

(239933) - ИВЭПР 24/2,5 2х17 БР, Источник питания

(239934) - ИВЭПР 24/2,5 2х17-Р БР, Источник питания

(237041) - ИВЭПР 24/3,5 2х12 БР, Источник питания

(237042) - ИВЭПР 24/3,5 2х12-Р БР, Источник питания

(237043) - ИВЭПР 24/3,5 2х17 БР, Источник питания

(239935) - ИВЭПР 24/3,5 2х17-Р БР, Источник питания

(237044) - ИВЭПР 24/5 2х12 БР, Источник питания

(239937) - ИВЭПР 24/5 2х12-Р БР, Источник питания

(237045) - ИВЭПР 24/5 2х17 БР, Источник питания

(239938) - ИВЭПР 24/5 2х17-Р БР, Источник питания

(251024) - ИВЭПР 24/5 2х26-Р БР, Источник питания

Входное напряжение, В: 140…265	- напряжение заряда АКБ, В: 13.65
Параметры бокса резервного электропитания:	Диапазон рабочих температур, °С: -10…+50
- ток, потребляемый боксом при работе от АКБ при отсутствии сетевого напряжения и при отключенной нагрузке, мА, не более: 0.5	Габаритные размеры. мм: 254х376х86
- ток зарядки АКБ, А (max): 1.8	Масса, не более:
- без АКБ: 3 кг
